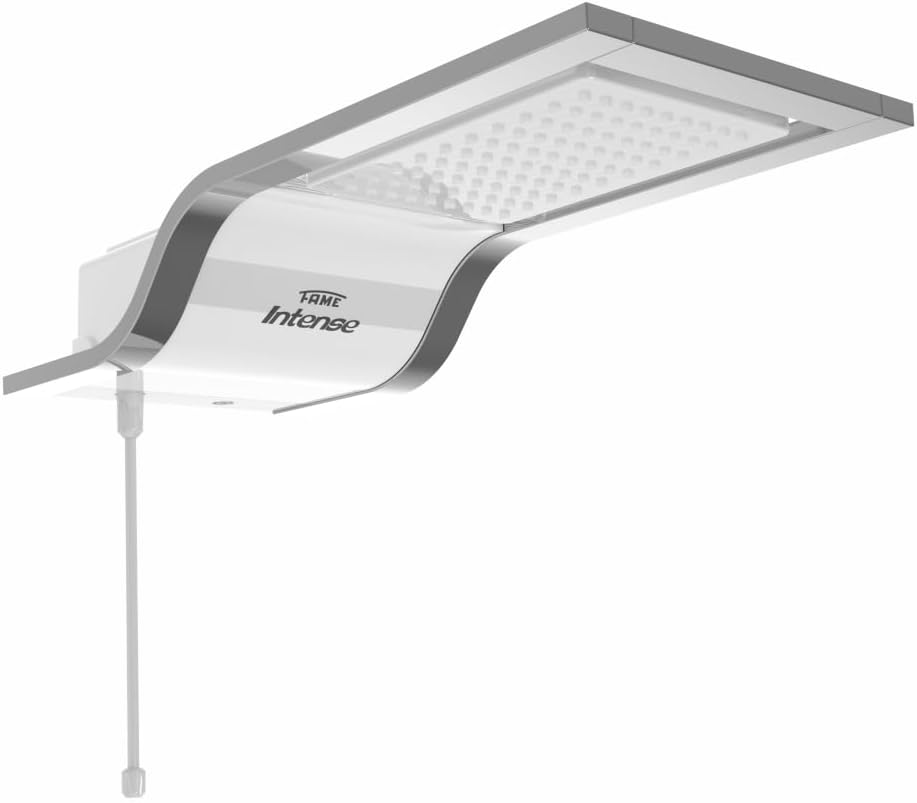

CHUVEIRO ELETRÔNICO – DUCHA INTENSE 220V – 7.800W SUPER POTENTE– KHROME – FAME
“CHUVEIRO ELETRÔNICO – DUCHA INTENSE 220V – 7.800W SUPER POTENTE– KHROME – FAME O Design dos seus sonhos, com a qualidade que você conhece. -Descrição: Ducha Intense Eletrônica FAME, muita água quente. Mude seu conceito sobre intenso. Com design diferenciado, um exclusivo sistema eletrônico de controle de temperatura e um espalhador de água projetado para oferecer o maior volume de água, a Ducha Intense Eletrônica FAME é perfeita para um banho envolvente e agradável, agregando sofisticação, elegância e toda a experiência de mais um produto de qualidade da marca FAME. – Banho confortável, com muita água quente. – Desviador Inteligente. – Controle Eletrônico de temperatura com haste removível que facilita o acesso, na hora de selecionar Especificação Técnica: – Modelo fabricante: 4471 – Marca: FAME – Linha: Intense – Fixação da Ducha: Parede – Acompanha Chuveirinho: Sim – Mangueira: 1,6 Metros – Controle Eletrônico de temperatura – Cor: Branco com cromado – Tensão (Volts): 220V~ – Resistência Código: 4490 – Potência Nominal (Watts): 7.800W – Potência econômica (Watts): 2.630W – Seção Mínima do Condutor (mm²): 6,0 – Disjuntor (Ampères): 40A – Distância Máxima do quadro de distribuição (metros): 34m (*) (*) Para distâncias maiores consulte um profissional habilitado. Quando ocorrer variação na tensão (voltagem) também ocorrerá variação na temperatura da água. O circuito elétrico deverá ter também o condutor de aterramento com impedância máxima de 2 (ohms), o qual deverá ser conectado ao condutor verde-amarelo da Ducha Intense Eletrônica, para garantir a proteção do usuário. “
Limpe a saída da conexão hidráulica onde será instalado o aparelho, para eliminação de eventuais sujeiras.
Verifique o diâmetro da conexão hidráulica, que deve ser de 1/2″ GÁS. A Ducha Intense Eletrônica FAME, deve ser instalada, preferencialmente a2,10m do piso à conexão hidráulica.
Compatível com Disjuntor/Interruptor DR EM QUALQUER CONDIÇÃO DE ÁGUA: DE NORMAL A SALOBRA (≥13000cm). Sua segurança depende de um aterramento adequado e você fica ainda mais seguro complementando sua instalação com o Dispositivo DR instalado no circuito elétrico, ambos previstos na NBR 5410.
-Antes de iniciar a instalação, observe se o disjuntor que comanda o circuito elétrico da Ducha Intense Eletrônica FAME está desligado, se a tensão (voltagem) do circuito é a mesma do aparelho e se a bitola dos fios e o disjuntorou fusivel estão de acordo com a etiqueta de caracteristicas, junto ao código de barras.
Nos circuitos fase+neutro, o fio vermelho deve ser conectado à fase e o fio azul deve ser conectado ao neutro. Já nos circuitos fase+fase não há esta distinção. -Em circuitos bifásicos de 220 volts (F+F) usar disjuntor bipolar.
Pressão hidráulica mínima para acionamento 0,8 m.c.a. ou 8 kPa.
